Линии лесопильные на основе брусовального и многопильного станков
Для увеличения рентабельности и эффективности деревообрабатывающего производства предлагаем линии распиловки леса. Комплексный подход обеспечивает более широкий охват и качественный результат, сокращает объемы отходов, снижает себестоимость. Принимаем заказы на формирование линий для распиловки бревен для лесопильных и деревообрабатывающих предприятий. При производстве автоматических линий учитываем требования безопасности и пожелания клиентов.
Высокопроизводительные линии для распиловки бревен
Базовая конфигурация предназначена для обработки бревен диаметром до 500-600 мм. Расчетная производительность линии – до 200 м³ готовой доски в смену.
Описание последовательности обработки заготовок:
• Выгрузка бревен на накопительную эстакаду объемом 20 – 80 м3
• Поштучная выдача бревна на продольный подающий транспортер
• Поворот бревна (кантование) для оптимального позиционирования бревна перед распилом
• Получение лафета/обрезной доски/горбыля на бревнопильном станке
• Отделение лафета от горбыля для последующей обработки
• Перемещение отделенной обрезной доски на кромкообрезной станок
• Позиционирование лафета перед подачей в многопильный станок
• Получение обрезной доски на многопильном станке
• Сбор готовой обрезной доски с многопила и кромкореза на поперечном транспортере (сортировочном) для последующей укладки в пакеты.
Заказывайте линии распиловки леса в ООО «ПО «ДИАКОМ». Мы производим модульные конструкции, которые можно модернизировать, расширять или сокращать в зависимости от поставленных задач.
| № | Наименование оборудования |
|---|---|

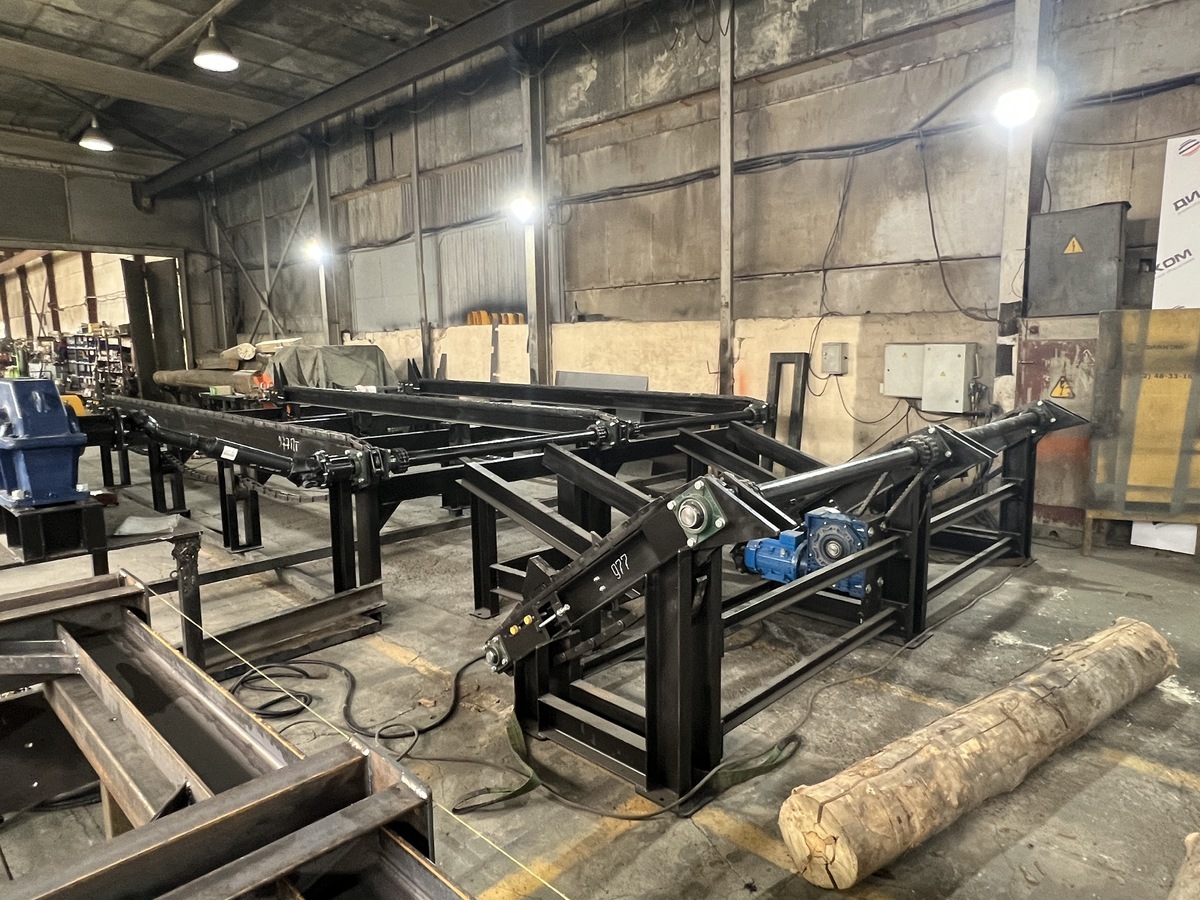

| 1 | Поперечный цепной транспортер для бревен (эстакада): - Объем перемещаемых бревен до 37 куб.м.; - Максимальная грузоподъемность 30 тонн; - Длина перемещаемых бревен 6-8 м.; - Количество направляющих ветвей 4 шт.; - Цепь пластинчатая тяговая М56-2-63-1; - Двигатель не менее 5,5 кВт; - Цилиндрический редуктор 1Ц2У; - Задние опоры (от скатывания бревен). |
| 2 | Разобщитель для бревен, в т.ч.: - Максимальная грузоподъемность до 3,0 тонн; - Длина перемещаемых бревен 6-8 м.; - Количество направляющих ветвей 4 шт.; - Тянущая цепь пластинчатая тяговая М56-2-63-1; - Не приводная накатная эстакада 2 м; - Мотор редуктор не менее 5,5 кВт. |
| 3 | Продольный роликовый транспортер для бревен: - Максимальная грузоподъемность – 1,5 тонны; - Максимальная скорость перемещения – 0,5 м/сек. - Ролики 8-ми гранные; - Шаг роликов – 700 мм; - Приводная цепь ПР; - Мотор-редуктор не менее 5,5 кВт. - Плавная регулировка скорости подачи - Отбойники с одной стороны (от опрокидывания бревен) |
| 4 | Брусовальный станок - Максимальный диаметр бревен: 450/460мм: - Схема пиления: двухвальная; - Диаметр пил: 630/650мм; - Количество валов: 4 (консольные, 2 верхних (левый и правый) + 2 нижних (левый и правый)); - Постав пил: регулируемый (регулировка высоты получаемого лафета нажатием кнопки, без остановки станка); - Система подачи: гусеничная. |
| 5 | Центрователь лафета РПЦ-6 |

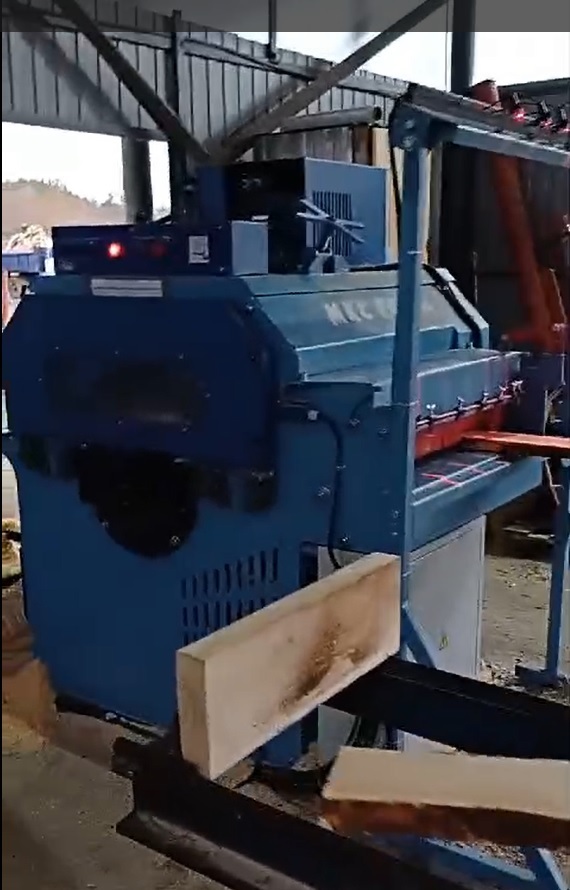

| 6 | Многопильный станок - Установленная мощность, кВт 63 - Диаметр пил, мм 250 - Максимальное количество пил в постове, шт 2x10 - Ширина постова, мм 630 - Максимальное сечение лафета, мм 650х120 - Минимальная длина лафета, мм 1200* - Мощность главного эл. двигателя, кВт 30, 37*, 45* - Частота вращения пилы, об/мин 3000 - Привод продольной подачи, тип электромеханический - Мощность эл. двигателя подачи, кВт 3 |
| 7 | Продольный роликовый транспортер с рейкоотделителем: - Шнековые ролики - Ролики диам. 159 мм; - Ширина роликов – 800 мм; - Шаг роликов – 650 мм; - Мотор-редуктор 3 кВт. - Рейкоотделитель (линейки регулируемые) - Зашивка - Плавная регулировка скорости подачи; - Реверс вращения |
| 8 |
Продольный роликовый транспортер со шнековыми роликами и сбрасывателем |
| 9 | Поперечный цепной транспортер для горбыля - Грузоподъемность до 5 тонн; - Длина перемещаемой доски 2-6 м.; - Количество направляющих ветвей 4 шт.; - Цепь пластинчатая тяговая М56-2-63-1; - Мотор-редуктор NMRV130-3 Квт; - Зашивка мет.листом |

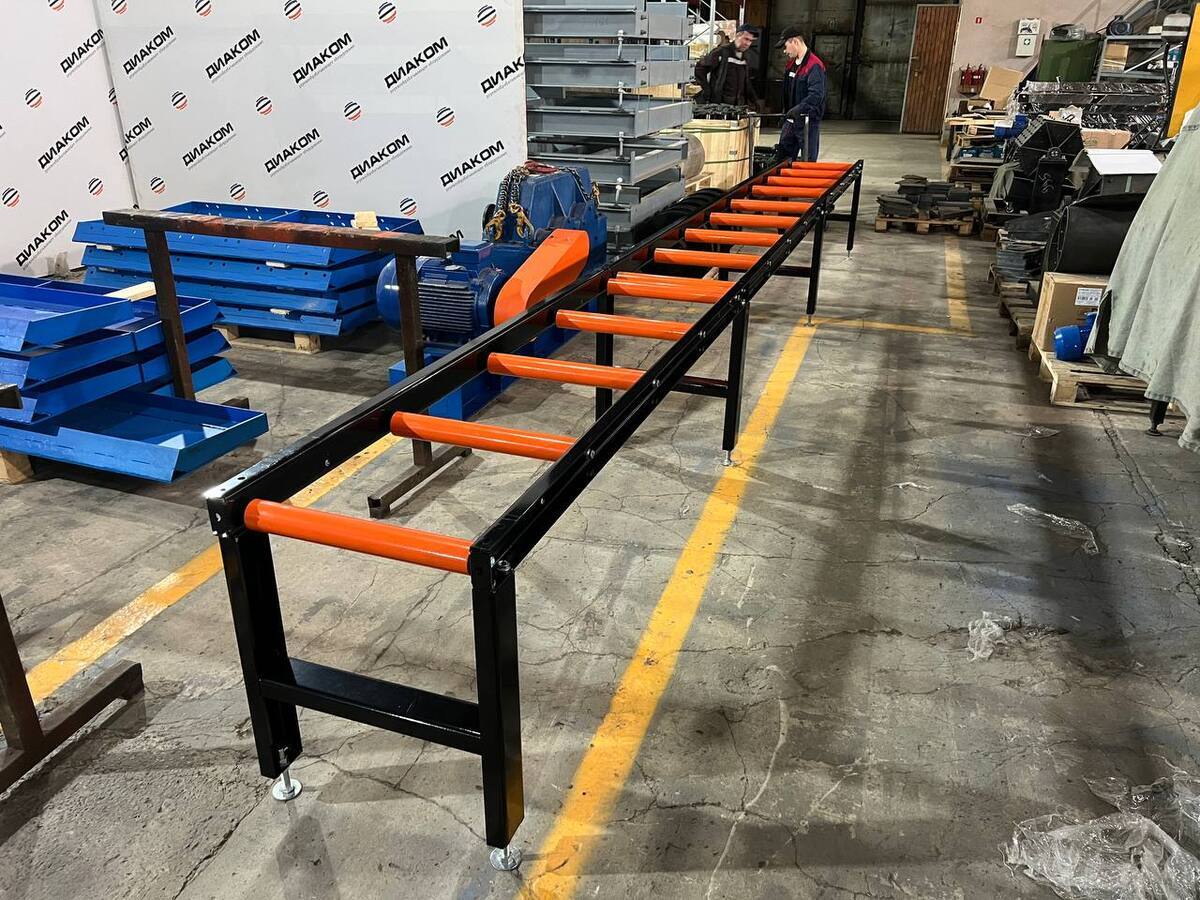

| 10 | Секционный неприводной рольганг для необработанной доски (1+4) - Длина секций 1 м+4 м - Диаметр роликов 57 мм - Ширина роликов – 600 мм - Количество роликов 17* шт./ шаг 300*мм |
| 11 | Кромкорезный станок - Количество приводных рябух, шт 4 - Максимальная высота пропила, мм 100 - Максимальное расстояние между крайними пилами, мм 940 - Изменение скорости подачи м/мин от 0 до 40 - Диаметр пилы, мм 250-350 - Мощность двигателя пильного привода, кВт 22*,30,37,45*,55* - Мощность двигателя подачи, кВт 1,1 |
| 12 |
Продольный роликовый транспортер |
| 13 | Транспортер со шнековыми роликами и сбрасывателем - Диаметр роликов 159 мм - Ширина роликов – 500 мм - Количество роликов 10* шт./ шаг 450*мм - Ролик с навивкой 7 шт. (в зоне сброса) - Торцевой (упорный) ролик с навивкой (шнековый) - Мотор-редуктор NMRV, 1,5 кВт* - Зашивка межроликового пространства листом 1,5*мм - Скат пиломатериала - Отбортовка - Регулировка скорости транспортера частотным преобразователем |
| 14 | Поперечный транспортер (сортировочный) - Грузоподъемность до 10 тонн; - Длина перемещаемых материалов 6 м.; - Количество направляющих ветвей 4 шт.; - Цепь пластинчатая тяговая М56-2-63-1; - Мотор-редуктор NMRV 3кВт - Зашивка |
